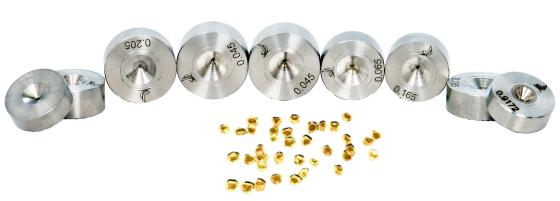

SCD 拉丝模

聚芯单晶金刚石（SCD）线模采用金刚石，具有超高的硬度、出色的表面光洁度和精确的线控能力。它们是 0.01 毫米以下超细线的理想选择，孔径公差在 ±0.002μm 以内。由于 SCD 线模具有耐高温的特点，因此还广泛应用于黑色金属和有色金属拉丝行业，如键合线（金、铜、铝）、电火花线等。

SCD 线模孔径

生产范围：0.03 毫米至 11.0 毫米

我们备有现货，可立即发货。

特点

由Ⅲ面取向钻石制成
可预测的磨损模式
可预测的最大切口尺寸
模具寿命长、重切能力强
耐高温
针对高价值金属进行了优化

应用

键合线（金、铜、铝）
医用金属丝（不锈钢或镍钛诺细丝）
电火花线
超细同轴电缆（通信和电子产品）
合金丝和特种丝（镍合金丝、钨或钼细丝、铂热电偶丝等）。

如何制造 SCD 拉丝模

聚芯凭借成熟的工艺体系，通过15 道严谨工序完成高精度 SCD 单晶金刚石拉丝模具的全流程制作，
探索每个核心环节涵盖金刚石毛坯制备、模孔精密加工、超镜面研磨精加工三大板块。每一道工序层层把控、环环相扣，从源头严控加工误差，全方位保障每一款 SCD 单晶金刚石模具具备出众的产品品质与微米级超高尺寸精度。

技术规格

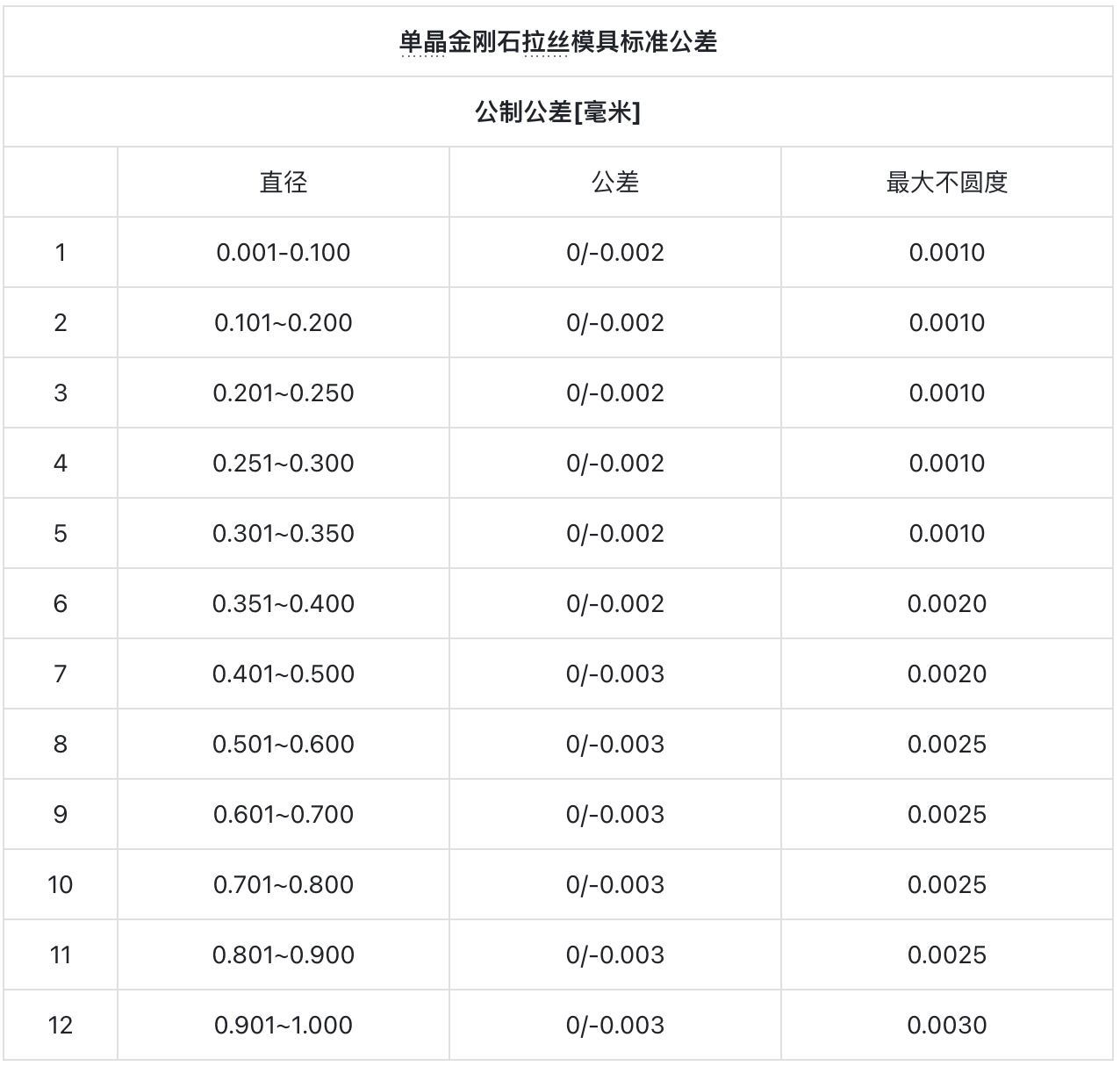

有关 SCD 拉丝模具的标准公差，请参见下表。聚芯生产的单晶金刚石拉丝模具精度达到微米级，适用线径从 0.05 到 11 mm。我们还可根据您的独特需求提供定制的 SCD 拉丝模具材料和解决方案。

适用尺寸范围：0.05-11 毫米（我们可根据投料定制）

兼容材料

单晶金刚石（SCD）拉丝模属于超高精密拉丝工装，结构为高抛光天然或合成单晶金刚石内芯内嵌于不锈钢金属护套之中。该模具可将金属线材拉拔至超细线径，成品尺寸精度与表面观感表现优异。依托金刚石无可匹敌的硬度与结构稳定性，模具耐磨性极强，长期运行性能稳定，能够赋予线材极致的表面光洁度。金属线材经由金刚石模孔拉拔成型，即便加工至微米级微小规格，也可获得近乎零瑕疵的光滑表面与高度统一的圆度。

常见问题

1.SCD 拉模有什么好处？

与传统拉丝模具相比，SCD 拉丝模具具有多种优势。由于单晶金刚石模具具有极高的硬度和耐磨性，因此它们提供出色的尺寸精度和镜面效果即使在拉制超细线材时，也能获得良好的光洁度。

2.使用 SCD 拉丝模可以加工哪些材料？

SCD 拉伸模是拉伸各种兼容材料的理想工具，例如它们可用于铜、金、银、铂、不锈钢和其他有色金属。当它们用作细线的单晶金刚石模具时，效果尤为显著，可为电子、航空航天和医疗设备等行业提供无与伦比的一致性。

3.SCD拉丝模具使用寿命大概多久

SCD 拉丝模的使用寿命受加工线材材质、拉丝工艺、运行速度及润滑工况等多重因素影响，存在一定差异。在标准规范的生产环境下，聚芯高品质 SCD 单晶金刚石模具拉拔里程可达 20,000 米至 100,000 米；加工金、铜等质地较软的金属材料时，使用寿命还能进一步提升。此外，日常维护方式也直接影响模具耐久度。做好模具清洁、精准校准以及周期性检测保养，能够有效大幅延长 SCD 拉丝模的使用周期。
